ガイアF1パイル工法は、鋼管の先端に掘削刃と半円形の先端翼を溶接接続した基礎ぐいを、地盤中に回転貫入させ設置する工法です。貫入能力・建て込み制度が高く杭芯ズレの極小性が保たれています。先端翼変形がなく施工精度の高い基礎技術です。また、従来の工法に比べ多彩な優位性があります。また、ガイアF1パイル施工技術委員会の指導を受けた施工管理技術者が、徹底した施工管理を行います。
高い支持力と高い信頼性により、国土交通大臣認定、日本建築センターの評定を取得しています。
清和工業では、低コストで信頼性の高い小口径鋼管杭工事を実施しています。
地盤調査ならびに地盤改良工事により安全な施工を行うことで、10年間および5,000万円までの保証を得られます。(生産物賠償責任保険摘要)
独自開発の先端拡翼部によって、杭の先端支持力係数α=270を実現しています。
国土交通省大臣認定工法を取得しています。
56の杭種バリエーションにより、現場に合わせた経済設計が可能です。
砂質地盤(礫質地盤を含む)、粘土地盤の両方にすべて対応しています。
高い支持力により、無駄な材料費の削減と流通の簡素化が可能となり、低コストを実現できます。

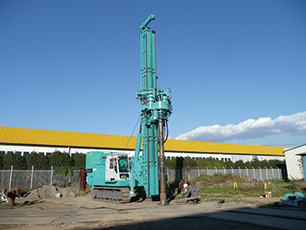

プラント設備等が不要なため、狭小地の施工においても省スペースでの施工が可能です。

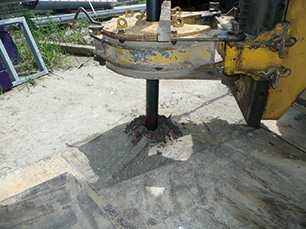

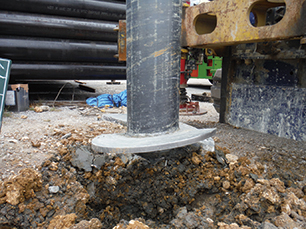

杭の先端に半円形の先端翼を取り付けて回転貫入するので無残土での施工が実現し、産業廃棄物が発生しません。地盤改良材やセメ ントミルクおよび水を使用しないので、地下水への影響がほとんどありません。
杭を逆回転させて引き抜くことができ、鉄製品であるがゆえリサイクルが可能です。
①長期に生ずる力に対する地盤の許容支持力(kN)
②短期に生ずる力に対する地盤の許容支持力(kN)
α:くいの先端地盤支持力係数 砂質地盤・礫質地盤・粘土質地盤 α=270
※地震時に液状化するおそれのある地盤を除く
β:砂質地盤における杭周辺摩擦係数 β=0.7
γ:粘土質地盤における杭周辺摩擦係数 γ=0.2
N:基礎ぐいの先端より下方に1Dw、上方に1Dwの範囲の地盤の平均N値
砂質地盤・礫質地盤 5≦N≦60 粘土質地盤 4≦N≦60
※なお、N>60の場合はN=60とする
Ap:基礎ぐいの先端の有効断面積(㎡) Ap=π・D²/4+C (π・Dw²/4-π・D²/4)
(D:くい軸径) (C=0.43:先端翼断面積低減係数)
Ns:基礎ぐいの周囲の地盤のうち砂質地盤の平均N値
※ただし、Nsの範囲は5≦Ns≦30とする。なお、Ns>30の場合はNs=30とし、Ns<5の場合はNs=0とする。なお、くい先端以深の地盤においては、「2.工法概要(3)施工における確認事項1)地盤調査」の内容に留意すること。
Ls:基礎ぐいの周囲の地盤のうち砂質地盤に接する長さの合計(m)
※ただし、くい先端から1Dwの区間及び琉球石灰岩層を除く。
qu:基礎ぐいの周囲のうち粘土質地盤の一軸圧縮強度の平均値(kN/㎡)
※ただし、quの範囲は50≦qu≦200とする。なおqu>200の場合はqu=200とし、qu<50の場合はqu=0とする。
Lc:基礎ぐいの周囲の地盤のうち粘土質地盤に接する長さの合計(m)
※ただし、くい先端から1Dwの区間及び琉球石灰岩層を除く。
Ψ:基礎ぐいの周囲の長さ(m) Ψ=π・D
※スマートフォンでは、表を横にスクロールさせてご覧いただけます。
くい軸径 | 先端翼径 | 有効断面積 | N値 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
(mm) | (mm) | m2 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
101.6 | 200 | 0.018 | 8 | 16 | 24 | 32 | 41 | 49 | 57 | 65 | 73 | 81 | 89 | 97 |
250 | 0.026 | 12 | 23 | 35 | 47 | 59 | 70 | 82 | 94 | 105 | 117 | 129 | 140 | |
300 | 0.035 | 16 | 32 | 47 | 63 | 79 | 95 | 110 | 126 | 142 | 158 | 173 | 189 | |
114.3 | 250 | 0.027 | 12 | 24 | 36 | 49 | 61 | 73 | 85 | 97 | 709 | 122 | 134 | 146 |
300 | 0.036 | 16 | 32 | 49 | 65 | 81 | 97 | 113 | 130 | 146 | 162 | 178 | 194 | |
350 | 0.047 | 21 | 42 | 63 | 85 | 106 | 127 | 148 | 169 | 190 | 212 | 233 | 254 | |
139.8 | 300 | 0.039 | 18 | 35 | 53 | 70 | 88 | 105 | 123 | 140 | 158 | 176 | 193 | 211 |
350 | 0.050 | 23 | 45 | 68 | 90 | 113 | 135 | 158 | 180 | 203 | 225 | 248 | 270 | |
400 | 0.063 | 28 | 57 | 85 | 113 | 142 | 170 | 198 | 227 | 255 | 284 | 312 | 340 | |
165.2 | 350 | 0.054 | 24 | 49 | 73 | 97 | 122 | 146 | 170 | 194 | 219 | 243 | 267 | 292 |
400 | 0.066 | 30 | 59 | 89 | 119 | 149 | 178 | 208 | 238 | 267 | 297 | 327 | 356 | |
450 | 0.081 | 36 | 73 | 109 | 146 | 182 | 219 | 255 | 292 | 328 | 365 | 401 | 437 | |
500 | 0.097 | 44 | 87 | 131 | 175 | 218 | 262 | 306 | 349 | 393 | 437 | 480 | 524 | |
190.7 | 400 | 0.070 | 32 | 63 | 95 | 126 | 158 | 189 | 221 | 252 | 284 | 315 | 347 | 378 |
450 | 0.085 | 38 | 77 | 115 | 153 | 191 | 230 | 268 | 306 | 344 | 383 | 421 | 459 | |
500 | 0.101 | 45 | 91 | 136 | 182 | 227 | 273 | 318 | 364 | 409 | 455 | 500 | 545 | |
550 | 0.118 | 53 | 106 | 159 | 212 | 266 | 319 | 372 | 425 | 478 | 531 | 584 | 637 | |
216.3 | 450 | 0.089 | 40 | 80 | 120 | 160 | 200 | 240 | 280 | 320 | 360 | 401 | 441 | 481 |
500 | 0.105 | 47 | 95 | 142 | 189 | 236 | 284 | 331 | 378 | 425 | 473 | 520 | 567 | |
550 | 0.123 | 55 | 111 | 166 | 221 | 277 | 332 | 387 | 443 | 498 | 554 | 609 | 664 | |
600 | 0.142 | 64 | 128 | 192 | 256 | 320 | 383 | 447 | 511 | 575 | 639 | 703 | 767 | |
650 | 0.164 | 74 | 148 | 221 | 295 | 369 | 443 | 517 | 590 | 664 | 738 | 812 | 886 | |
267.4 | 550 | 0.116 | 52 | 104 | 157 | 209 | 261 | 313 | 365 | 418 | 470 | 522 | 574 | 626 |
550 | 0.134 | 60 | 121 | 181 | 241 | 302 | 362 | 422 | 482 | 543 | 603 | 663 | 724 | |
600 | 0.154 | 69 | 139 | 208 | 277 | 347 | 416 | 485 | 554 | 624 | 693 | 762 | 832 | |
650 | 0.175 | 79 | 158 | 236 | 315 | 394 | 473 | 551 | 630 | 709 | 788 | 866 | 945 | |
700 | 0.197 | 89 | 177 | 266 | 355 | 443 | 532 | 621 | 709 | 798 | 887 | 975 | 1064 | |
750 | 0.222 | 100 | 200 | 300 | 400 | 500 | 599 | 699 | 799 | 899 | 999 | 1099 | 1199 | |
800 | 0.248 | 112 | 223 | 335 | 446 | 558 | 670 | 781 | 893 | 1004 | 1116 | 1228 | 1339 | |
318.5 | 600 | 0.167 | 75 | 150 | 225 | 301 | 376 | 451 | 526 | 601 | 676 | 752 | 827 | 902 |
650 | 0.188 | 85 | 169 | 254 | 338 | 423 | 508 | 592 | 677 | 761 | 846 | 931 | 1015 | |
700 | 0.211 | 95 | 190 | 285 | 380 | 475 | 570 | 665 | 760 | 855 | 950 | 1044 | 1139 | |
750 | 0.235 | 106 | 212 | 317 | 423 | 529 | 635 | 740 | 846 | 952 | 1058 | 1163 | 1269 | |
800 | 0.261 | 117 | 235 | 352 | 470 | 587 | 705 | 822 | 940 | 1057 | 1175 | 1292 | 1409 | |
355.6 | 650 | 0.199 | 90 | 179 | 269 | 358 | 448 | 537 | 627 | 716 | 806 | 896 | 985 | 1075 |
700 | 0.222 | 100 | 200 | 300 | 400 | 500 | 599 | 699 | 799 | 899 | 999 | 1099 | 1999 | |
750 | 0.246 | 111 | 221 | 332 | 443 | 554 | 664 | 775 | 886 | 996 | 1107 | 1218 | 1328 | |
800 | 0.273 | 123 | 246 | 369 | 491 | 614 | 737 | 860 | 983 | 1106 | 1229 | 1351 | 1474 | |
850 | 0.300 | 135 | 270 | 405 | 540 | 675 | 810 | 945 | 1080 | 1215 | 1350 | 1485 | 1620 | |
900 | 0.330 | 149 | 297 | 446 | 594 | 743 | 891 | 1040 | 1188 | 1337 | 1485 | 1634 | 1782 | |
406.4 | 700 | 0.239 | 108 | 215 | 323 | 430 | 538 | 645 | 753 | 860 | 968 | 1076 | 1183 | 1291 |
750 | 0.264 | 119 | 238 | 356 | 475 | 594 | 713 | 832 | 950 | 1069 | 1188 | 1307 | 1426 | |
800 | 0.290 | 131 | 261 | 392 | 522 | 653 | 783 | 914 | 1044 | 1175 | 1305 | 1436 | 4566 | |
850 | 0.318 | 143 | 286 | 429 | 572 | 716 | 859 | 1002 | 1145 | 1288 | 1431 | 1574 | 1717 | |
900 | 0.347 | 156 | 312 | 468 | 625 | 781 | 937 | 1093 | 1249 | 1405 | 1562 | 1718 | 1874 | |
950 | 0.379 | 171 | 341 | 512 | 682 | 853 | 1023 | 1194 | 1364 | 1535 | 1706 | 1876 | 2047 | |
1000 | 0.411 | 185 | 370 | 555 | 740 | 925 | 1110 | 1295 | 1480 | 1665 | 1850 | 2034 | 2219 | |
457.2 | 750 | 0.283 | 127 | 255 | 382 | 509 | 637 | 764 | 891 | 1019 | 1146 | 1274 | 1401 | 1528 |
800 | 0.310 | 140 | 279 | 419 | 558 | 698 | 837 | 977 | 1116 | 1256 | 1395 | 1535 | 1674 | |
850 | 0.337 | 152 | 303 | 455 | 607 | 758 | 910 | 1062 | 1213 | 1365 | 1517 | 1668 | 1820 | |
900 | 0.367 | 165 | 330 | 495 | 661 | 826 | 991 | 1156 | 1321 | 1486 | 1652 | 1817 | 1982 | |
950 | 0.398 | 179 | 358 | 537 | 716 | 896 | 1075 | 1254 | 1433 | 1612 | 1791 | 1970 | 2149 | |
1000 | 0.431 | 194 | 388 | 582 | 776 | 970 | 1164 | 1358 | 1552 | 1746 | 1940 | 2133 | 2327 | |
1050 | 0.466 | 210 | 419 | 629 | 839 | 1049 | 1258 | 1468 | 1678 | 1887 | 2097 | 2307 | 2516 | |
1100 | 0.502 | 226 | 452 | 678 | 904 | 1130 | 1355 | 1581 | 1807 | 2033 | 2259 | 2485 | 2711 | |
1150 | 0.540 | 243 | 486 | 729 | 972 | 1215 | 1458 | 1701 | 1944 | 2187 | 2430 | 2673 | 2916 |
Ra:くい材強度からきまる長期許容鉛直支持力(kN)
F":設計基準強度(N/mm2)F"=(0.8+2.5te/r)FかつF"≦235[325]※1
F:くい材料の許容基準強度(235N/mm2)[325N/mm2]※1
te:腐食しろ(外面1mm)を除いたくい厚(mm)
r:くいの半径(mm)
Ae:腐食しろを除いたくいの断面積(cm2)
α1:継手による低減率(0.00/1ヶ所)※2
α2:細長比による低減率(L/D>100の場合、(L/D-100)/100)
※1.[ ]内はSTK490 ※2.条件により0.05/1ヶ所
※スマートフォンでは、表を横にスクロールさせてご覧いただけます。
くい軸径(mm) | くい軸厚(mm) | STK400 | STK490 | ||
---|---|---|---|---|---|
長期鉛直支持力(kN) | 短期ねじり強さ(kN-m) | 長期鉛直支持力(kN) | 短期ねじり強さ(kN-m) | ||
101.6 | 6.0 | 244 | 11.0 | 337 | 15.3 |
114.3 | 4.5 | 247 | 11.1 | 272 | 25.4 |
6.0 | 269 | 14.3 | 372 | 19.7 | |
139.8 | 4.5 | 214 | 17.0 | 296 | 23.5 |
165.2 | 5.0 | 289 | 26.5 | 399 | 36.7 |
7.1 | 464 | 36.2 | 642 | 50.2 | |
190.7 | 5.3 | 356 | 37.8 | 493 | 52.2 |
7.0 | 517 | 48.6 | 714 | 67.2 | |
216.3 | 5.8 | 451 | 53.3 | 624 | 73.8 |
8.2 | 709 | 72.9 | 981 | 100.9 | |
12.7 | 1249 | 106.0 | 1727 | 146.6 | |
267.4 | 8.0 | 829 | 111.4 | 1146 | 154.1 |
9.3 | 1003 | 127.6 | 1387 | 176.5 | |
12.7 | 1488 | 167.7 | 2058 | 231.9 | |
318.5 | 6.0 | 673 | 122.6 | 930 | 169.5 |
7.9 | 955 | 158.3 | 1320 | 219.0 | |
9.5 | 1203 | 187.7 | 1664 | 259.6 | |
12.7 | 1727 | 243.4 | 2388 | 336.4 | |
355.6 | 6.4 | 811 | 163.4 | 1121 | 226.0 |
7.9 | 1056 | 199.1 | 1461 | 275.4 | |
9.5 | 1328 | 236.2 | 1837 | 326.7 | |
12.7 | 1899 | 307.3 | 2626 | 425.0 | |
406.4 | 7.9 | 1195 | 262.3 | 1652 | 362.7 |
9.5 | 1498 | 311.7 | 2072 | 431.0 | |
12.7 | 2135 | 406.8 | 2952 | 562.7 | |
457.2 | 6.4 | 1027 | 273.4 | 1420 | 378.1 |
7.9 | 1333 | 334.1 | 1843 | 462.1 | |
9.5 | 1669 | 397.6 | 2161 | 549.8 | |
12.7 | 2370 | 520.3 | 3278 | 719.6 |
